高靜壓差壓變送器可在工作壓力32MPa以下測量差壓，由于具有32MPa的耐 工作壓力和過載保護，確保了變送器能在高靜壓系統中得到可靠的應用。

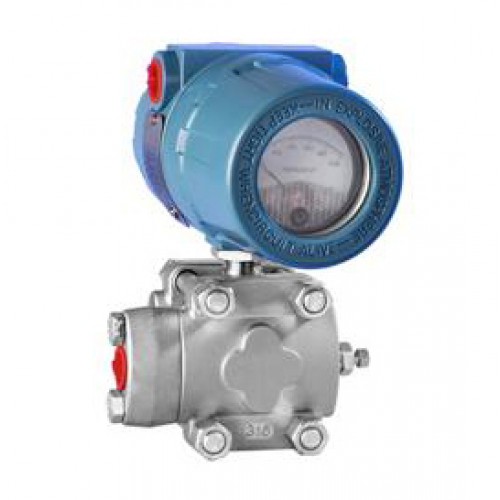

1151HP型
高靜壓差壓變送器
4
0-6～40kPa
5
0-40～200kPa
代號
功能
E
普通模擬型(輸出:4～20mA)
G
常規智能型(輸出:4～20mA)
S
標準智能型(輸出:4～20mA帶HART總線協議)
代號
結構材料
法蘭接頭
排氣/排液閥
隔離膜片
灌充液體
22
316不銹鋼
316不銹鋼
316不銹鋼
硅
油
23
316不銹鋼
316不銹鋼
哈氏C-276
24
316不銹鋼
316不銹鋼
蒙乃爾
25
316不銹鋼
316不銹鋼
鉭
代號
靜壓MPa
E
25
F
32
代號
精度
Q1
0.2%FS
Q2
0.5%FS
代號
電氣連接頭
L1
M20X1.5內螺紋
L2
1/2NPT內螺紋
代號
附加選項
M1
0～100%線性指示表頭
M3
數字顯示表頭
B1
2″管裝彎支架
B2
墻裝/板裝彎支架
B3
2″管裝平支架
D0
泄放閥在壓力室中部
D1
側面泄放閥在壓力室上部
D2
側面泄放閥在壓力室下部
C0
1/2″錐管內螺紋接頭
C1
1/2″引壓接頭及后部焊接引壓管φ14（供貨時含C0）
C2
丁字形螺紋接頭M20X1.5
d
隔爆型EXd ⅡCT5
I
本安型EXiaⅡ CT6
1151DP 5 G 22 C Q1 L1 M1B1D1C0I ← 選型舉例
